เครื่องวิเคราะห์โอโซนที่ละลาย

เครื่องวิเคราะห์โอโซนที่ละลาย

หลักการตรวจจับ: วิธีการดูดซับเส้นทางคู่ UV ใช้สำหรับการวิเคราะห์และตรวจจับความเข้มข้นของน้ำโอโซนที่ละลายในน้ำประปาน้ำบริสุทธิ์หรืออุตสาหกรรมเซมิคอนดักเตอร์

ช่วงการวัด: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm

คุณสมบัติของผลิตภัณฑ์: เครื่องวิเคราะห์โอโซนที่ละลายในรังสี UV นี้มีฟังก์ชั่นการปรับอัตโนมัติของแหล่งกำเนิดแสงภายในซึ่งสามารถปรับความสว่างของแหล่งกำเนิดแสง LED ในเวลาจริงตามข้อมูลแสงอ้างอิงของจุดศูนย์เพื่อให้แน่ใจว่าเสถียรภาพของจุดศูนย์ เครื่องวิเคราะห์ความเข้มข้นของน้ำโอโซนออปติคัล UV นี้สามารถเชื่อมต่อแบบขนานหรืออนุกรมกับท่อส่งน้ำโอโซนที่ละลายได้ส่วนใหญ่ใช้สำหรับการวิเคราะห์และการตรวจจับความเข้มข้นของน้ำโอโซนที่ละลายในน้ำประปาน้ำบริสุทธิ์หรืออุตสาหกรรมเซมิคอนดักเตอร์

เครื่องวิเคราะห์โอโซนที่ละลายในนี้มีฟังก์ชั่นระบบปรับอัตโนมัติพร้อมแหล่งกำเนิดแสง UV ซึ่งสามารถปรับความสว่างของแหล่งกำเนิดแสง LED UV ในเวลาจริงตามข้อมูลไฟอ้างอิงเพื่อรักษาข้อมูลจุดศูนย์คงที่เพื่อให้มั่นใจถึงความเสถียรของจุดศูนย์ เป็นผลิตภัณฑ์ที่ได้รับสิทธิบัตรของ บริษัท ของเรา เครื่องวิเคราะห์ความเข้มข้นของน้ำโอโซนออปติคัล UV นี้สามารถทำงานได้อย่างต่อเนื่องโดยไม่หยุดเป็นเวลา 24 ชั่วโมง

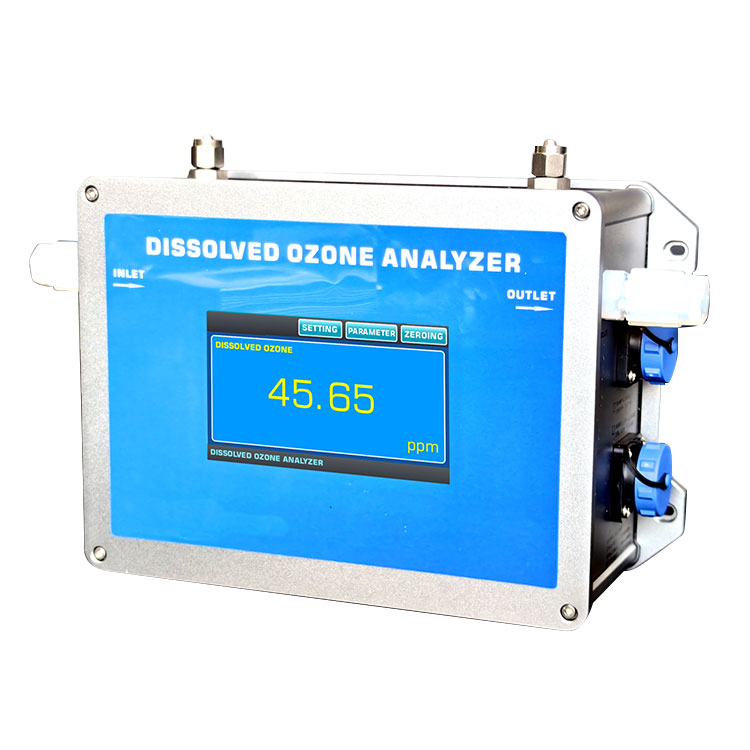

ตัววิเคราะห์โอโซนที่ละลาย - ภาพรวมผลิตภัณฑ์

เครื่องวิเคราะห์ความเข้มข้นของโอโซนที่ละลายในการวัดปริมาณโอโซนโดยตรงในน้ำ ultrapure หรือน้ำขุ่นคงที่โดยใช้สเปคโตรโฟโตเมตรีอัลตราไวโอเลต รุ่นที่ปรับแต่งได้คือ HF ซึ่งสามารถใช้สำหรับสารละลายกรดโอโซนที่เป็นกรด hydrofluoric 20% วัสดุที่สัมผัสกับน้ำโอโซน ได้แก่ PTFE, FFPM, PFA และควอตซ์หรือแซฟไฟร์ เครื่องวิเคราะห์ความเข้มข้นของน้ำโอโซนที่ละลายใน UVOZ-180W นั้นมาพร้อมกับทางเข้าและทางออกและติดตั้งอินเทอร์เฟซการทำงานของหน้าจอสัมผัส เอาต์พุตเชื่อมต่อโดยตรงกับ PLC ด้วยสายสัญญาณ 4-20MA และ RS-485

เครื่องวิเคราะห์ความเข้มข้นของโอโซนที่ละลายในระบบฟังก์ชั่นระบบปรับอัตโนมัติพร้อมแหล่งกำเนิดแสง UV ซึ่งสามารถปรับความสว่างของแหล่งกำเนิดแสง UV LED ในเวลาจริงตามข้อมูลไฟอ้างอิงเพื่อรักษาข้อมูลจุดศูนย์คงที่เพื่อให้มั่นใจถึงความเสถียรของจุดศูนย์ เป็นผลิตภัณฑ์ที่ได้รับสิทธิบัตรของ บริษัท ของเรา เครื่องวิเคราะห์โอโซนนี้สามารถทำงานได้อย่างต่อเนื่องโดยไม่หยุดเป็นเวลา 24 ชั่วโมง ความเสถียรที่เหนือกว่าของเครื่องวิเคราะห์ความเข้มข้นของโอโซนนี้ทำได้ผ่านการใช้ระบบออปติคัลแบบคู่จริงและแหล่งกำเนิดแสงอัลตราไวโอเลตที่มีอายุยืนยาวมาก

เชลล์ของเครื่องวิเคราะห์ความเข้มข้นของโอโซนที่ละลายแล้วคือเปลือกอลูมิเนียมที่มีการออกแบบการพิสูจน์สาดระดับระดับการป้องกัน: IP65, ขนาด: 260x160x90mm (WXHXD) และน้ำหนักประมาณ 3 กิโลกรัม เครื่องวิเคราะห์ความเข้มข้นของน้ำโอโซนที่ละลายนี้สามารถติดตั้งผนังได้ด้วยการออกแบบตะขอที่ด้านหลัง เมื่อจำเป็นต้องมีการติดตั้งจะมีวงเล็บติดตั้งสี่ตัว

อัตราการไหลทางเข้าของเครื่องวิเคราะห์ความเข้มข้นของน้ำโอโซนที่ละลายคือ 200-300ml/นาที หากจำเป็นต้องมีการควบคุมการไหลจะต้องติดตั้งวาล์วคันเร่งหรือเครื่องวัดการไหลที่ทางออกของเครื่องวิเคราะห์ความเข้มข้นของน้ำโอโซนที่ละลาย วาล์วคันเร่งนี้จะต้องอยู่ในตำแหน่งด้านหลังเซ็นเซอร์ (ไม่เคยอยู่ข้างหน้า! การติดตั้งวาล์วคันเร่งที่ทางเข้าจะสร้างฟองอากาศดังนั้นจึงเป็นสิ่งต้องห้ามอย่างเคร่งครัดสำหรับน้ำโอโซนที่มีฟองน้ำเพื่อเข้าวิเคราะห์น้ำโอโซนที่ละลาย))

มีความจำเป็นที่จะต้องรักษาความสะอาดของน้ำเข้าของเครื่องวิเคราะห์ความเข้มข้นของน้ำโอโซนที่ละลายและเพื่อรักษาความสะอาดของเซ็นเซอร์ภายในของเครื่องวิเคราะห์น้ำโอโซนที่ละลาย ขอแนะนำให้ปรับเทียบจุดศูนย์ของเครื่องวิเคราะห์ความเข้มข้นของน้ำโอโซนที่ละลายในทุก 2 สัปดาห์ เมื่อทำการสอบเทียบจุดศูนย์ควรทำความสะอาดน้ำโดยไม่ต้องใช้โอโซนหรือสี

เครื่องวิเคราะห์โอโซนที่ละลาย - คุณสมบัติของผลิตภัณฑ์:

วิธีการทดสอบ: วิธีการดูดซับ UV Path Dual, ระบบแหล่งกำเนิดแสงระยะยาว, ความแม่นยำในการวัดสูง

หลักการการวัด: ตามกฎหมายเบียร์ของแลมเบิร์ตการวัดที่แม่นยำจะดำเนินการผ่านหลักการของการดูดซับด้วยแสง

ช่วงการวัด: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm

ระบบแหล่งกำเนิดแสง: ระบบแหล่งกำเนิดแสงอัลตราไวโอเลตในระยะยาวต่างประเทศ (ความยาวคลื่น 253.7nm) โดยมีการรับประกันฟรี 3 ปี

การใช้งาน: การติดตั้งและการใช้งานในร่มพร้อมกับขั้วปลั๊กกันน้ำกันน้ำ

ระบบสระว่ายน้ำแบบเบา: เทคโนโลยีสระว่ายน้ำแบบแยกกัน, ปราศจากการรั่วไหล, ความต้านทานความดันสูงและความต้านทานต่อผลกระทบของการสุ่มตัวอย่างอัตราการไหลสูง

ค่าตอบแทนอัจฉริยะ: ติดตั้งฟังก์ชั่นการชดเชยศูนย์อัตโนมัติและฟังก์ชั่นการชดเชยแหล่งกำเนิดแสงอัตโนมัติ

วิธีการดำเนินงาน: มันสามารถเป็นศูนย์ด้วยตนเองและในระหว่างการเป็นศูนย์มีความจำเป็นเพื่อให้แน่ใจว่าไม่มีสารละลายน้ำโอโซนในเครื่องมือ

หน่วยแสดงผล: mg/l, ppm เป็นตัวเลือก

การแสดงข้อมูล: หน้าจอสัมผัสสีความละเอียดสูง

ฟังก์ชั่นเอาท์พุท: 4-20MA, การสื่อสาร RS485

การปรับศูนย์อัตโนมัติ: สามารถปรับความสว่างของแหล่งกำเนิดแสงอัลตราไวโอเลต LED ในเวลาจริงตามข้อมูลไฟอ้างอิงเพื่อรักษาข้อมูลจุดศูนย์คงที่เพื่อให้มั่นใจถึงความเสถียรของจุดศูนย์

หลายเวอร์ชัน:

รุ่นปกติใช้สำหรับน้ำประปาและน้ำบริสุทธิ์

รุ่น HF สามารถใช้สำหรับสารละลายกรดโอโซนน้ำโอโซน 20%

เครื่องวิเคราะห์โอโซนที่ละลาย - โครงสร้างผลิตภัณฑ์และองค์ประกอบ

【 1 】ขนาดการติดตั้งที่ติดตั้งผนัง

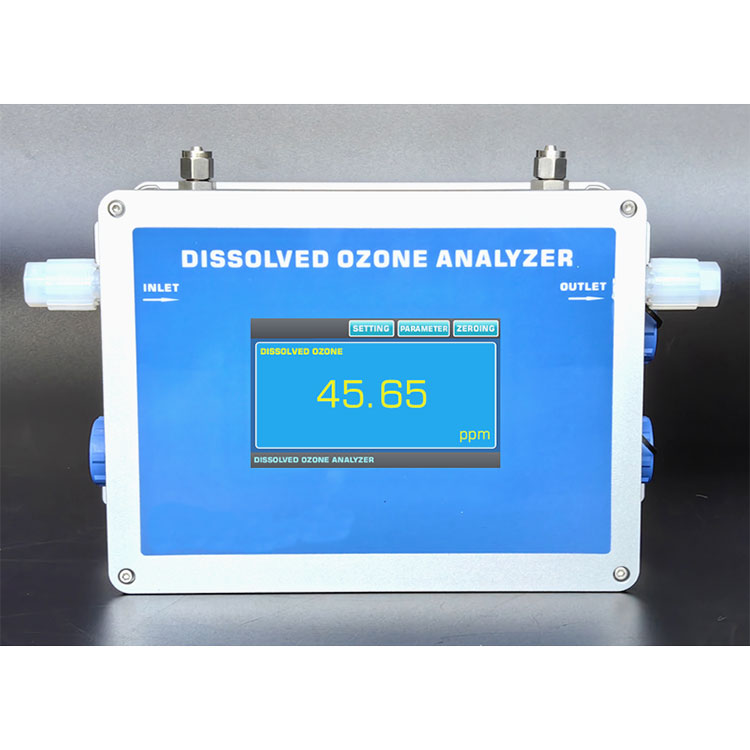

【 2 】หน้าจอแสดงผลและหน้าจอแสดงผล

【 3 】อินพุตพลังงานเอาต์พุตสัญญาณทางเข้าและทางออก

อินพุตพลังงาน:

เอาต์พุตเทอร์มินัลสัญญาณ:

เทอร์มินัลสัญญาณ Dissplay: ใช้เพื่อเชื่อมต่อสัญญาณจอแสดงผลระยะไกล (เครื่องนี้มีหน้าจอแสดงผลอยู่แล้ว)

อินเทอร์เฟซก๊าซด้านบนเครื่องวิเคราะห์น้ำโอโซนที่ละลายในรังสี UV ใช้สำหรับอินเทอร์เฟซอากาศอัด หากอุณหภูมิของน้ำโอโซนต่ำเกินไปขอแนะนำให้แนะนำอากาศอัดเข้ากับเครื่องมือเพื่อป้องกันการควบแน่นในท่อส่งน้ำโอโซนภายในของเครื่องมือ

ตัววิเคราะห์โอโซนที่ละลาย - ไดอะแกรมกระบวนการเชื่อมต่อผลิตภัณฑ์

ตัววิเคราะห์โอโซนที่ละลาย - ไดอะแกรมการเชื่อมต่อสาขาความดันบวก

(ขอแนะนำให้ใช้กระบวนการเชื่อมต่อนี้สำหรับการสุ่มตัวอย่างแยกโปรดทราบว่าต้องติดตั้งเครื่องวัดการไหลที่ทางออกของเครื่องวิเคราะห์น้ำโอโซนที่ละลายแล้ว)

เครื่องวิเคราะห์โอโซนที่ละลาย, ไดอะแกรมการเชื่อมต่อปั๊มน้ำแรงดันลบ

(ขอแนะนำให้ใช้กระบวนการเชื่อมต่อนี้สำหรับการสุ่มตัวอย่างแยกโปรดทราบว่าต้องติดตั้งเครื่องวัดการไหลที่ทางออกของเครื่องวิเคราะห์น้ำโอโซนที่ละลายแล้ว)

หมายเหตุ: ผู้ผลิตเครื่องวัดการไหลของน้ำโอโซนที่ละลายแล้วเป็นอุปกรณ์เสริมการกำหนดค่ามาตรฐานและปั๊มน้ำแรงดันลบเป็นผลิตภัณฑ์เสริม คุณสามารถปรึกษาผู้ผลิตเพื่อซื้อแยกต่างหาก

หมายเหตุ: หากไม่มีเวอร์ชันแสดงผลผู้ผลิตจะกำหนดค่าอุปกรณ์เสริมหน้าจอสัมผัสแบบใช้สายแยก (ความยาวลวดภายใน 2 เมตร)

เครื่องวิเคราะห์โอโซนที่ละลาย - พารามิเตอร์ทางเทคนิค:
