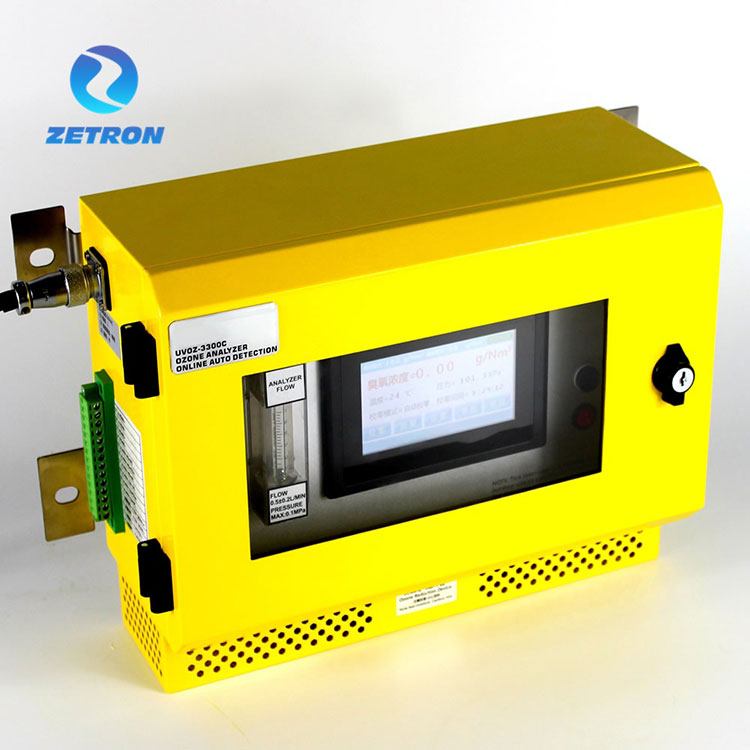

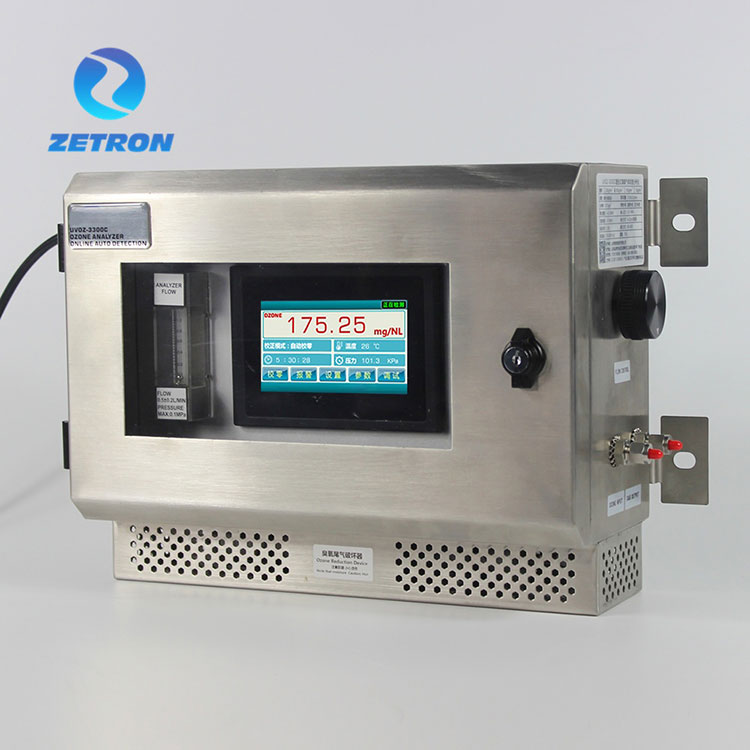

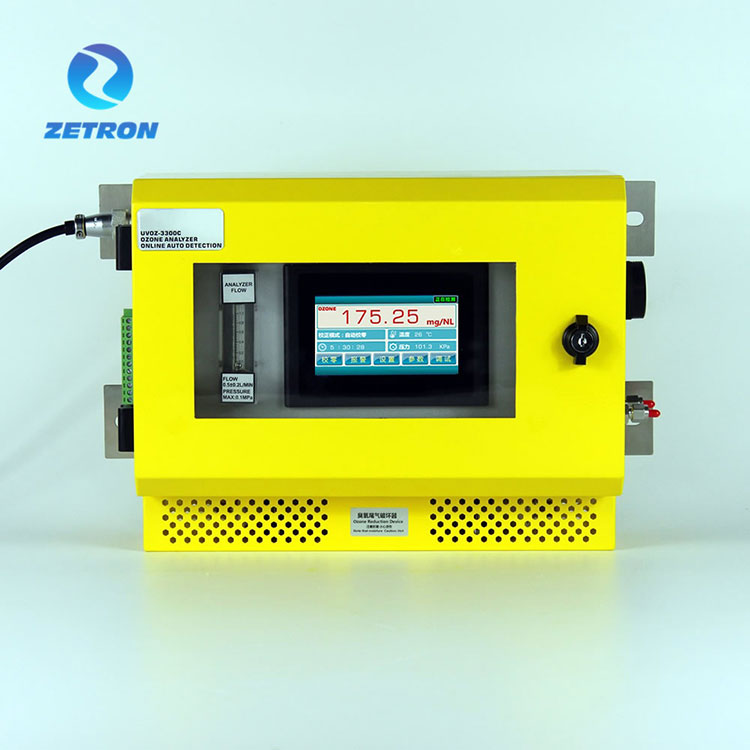

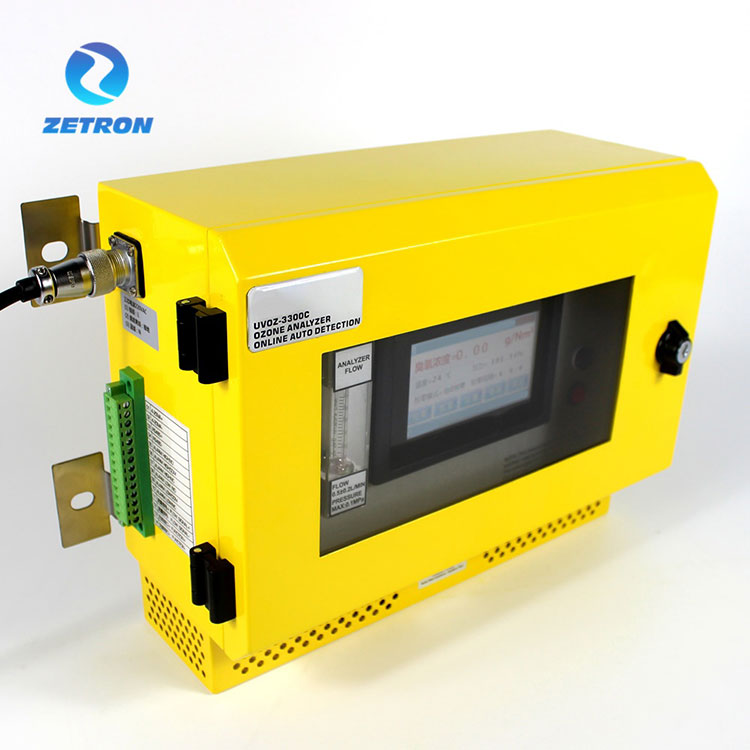

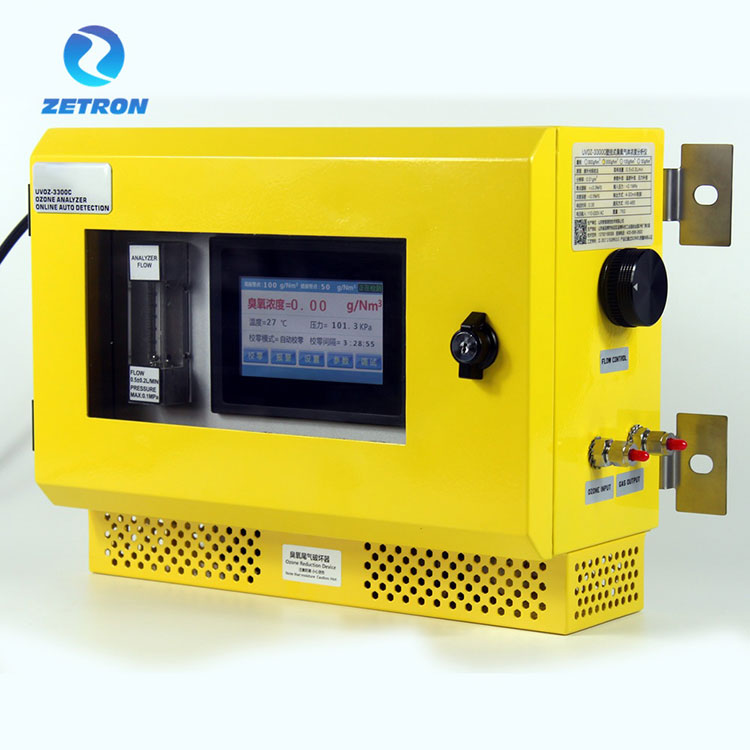

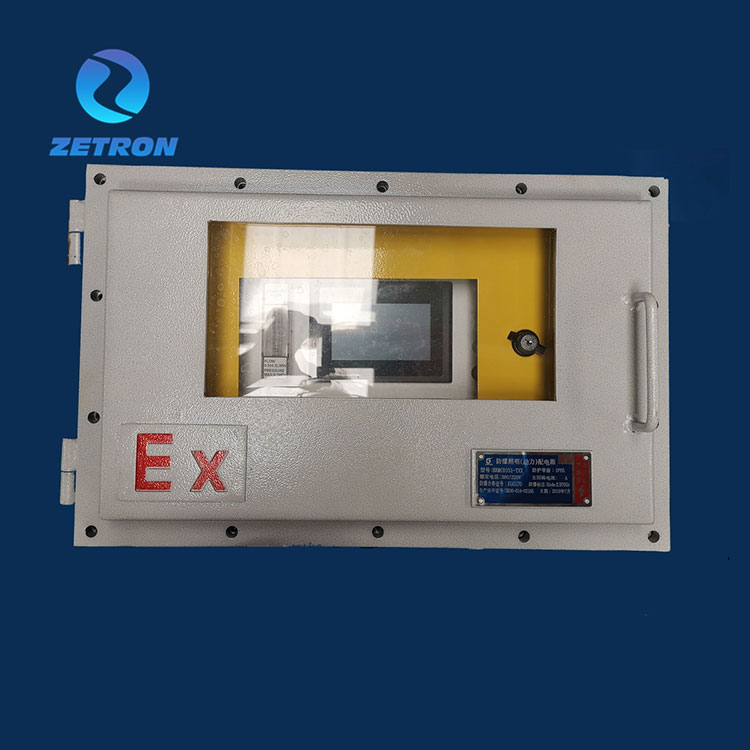

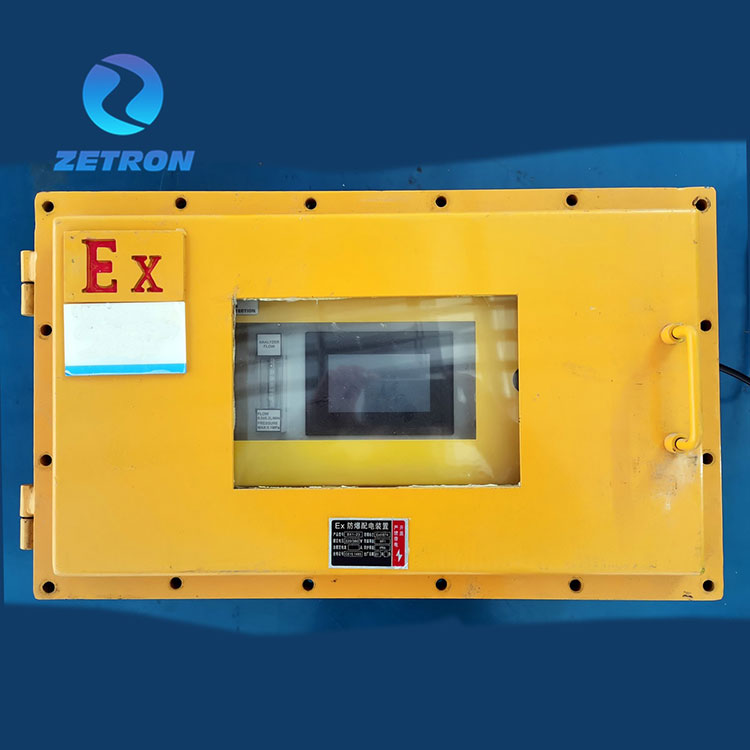

เครื่องวิเคราะห์โอโซนแบบติดผนัง

ไมค์500-ออนซ์ เครื่องวิเคราะห์โอโซนแบบติดผนัง

ตามกฎของแลมเบิร์ต บิล ซึ่งเป็นเครื่องวิเคราะห์โดยการวัดการเปลี่ยนแปลงของความเข้มของสัญญาณแสงก่อนและหลังการดูดกลืนรังสียูวีเพื่อคำนวณความเข้มข้นของโอโซนในปัจจุบัน อุปกรณ์นี้ใช้ระบบแหล่งกำเนิดแสง UV คู่ขั้นสูงพร้อมระบบการจัดการอัจฉริยะของหลอดหลอดไฟและเทคโนโลยีโฟโตเซลล์แยกซึ่งช่วยให้เครื่องวิเคราะห์มีคุณสมบัติไม่รั่วซึม ป้องกันแรงดันสูง ป้องกันผลกระทบของก๊าซตัวอย่าง

เครื่องวิเคราะห์โอโซนแบบติดผนังมีอินเทอร์เฟซการทำงานแบบหน้าจอสัมผัส ซึ่งแสดงความเข้มข้นของโอโซนแบบเรียลไทม์ และหน้าจอสัมผัสยังมีการแสดงการชดเชยแรงดันและอุณหภูมิอีกด้วย สำหรับช่วงความเข้มข้นสูง (g/Nm3) มีฟังก์ชันอินพุตการไหลซึ่งสามารถแสดงเอาต์พุตของเครื่องกำเนิดโอโซนแบบเรียลไทม์ ส่วนประกอบหลักใช้ระบบแสงยูวีที่มีอายุการใช้งานยาวนานพร้อมควอตซ์ส่งผ่านแสงสูง เพื่อป้องกันไม่ให้ค่าศูนย์ลอยไปกระทบต่อความแม่นยำในการตรวจจับ ไม่จำเป็นต้องปิดอินพุตโอโซนเมื่อมีค่าศูนย์เพื่อให้แน่ใจว่าอุปกรณ์สามารถทำงานได้อย่างต่อเนื่อง 24 ชั่วโมง

ความเข้มข้นของโอโซนจะแสดงเป็นเปอร์เซ็นต์น้ำหนักของโอโซน (%wt/wt) กรัมของโอโซนต่อลูกบาศก์เมตรของก๊าซตัวอย่างปกติ (g/Nm3) บนจอแสดงผลแบบตัวอักษรและตัวเลข สามารถเปลี่ยนหน่วยความเข้มข้นได้ระหว่างการทำงาน

พารามิเตอร์ที่แก้ไขเพิ่มเติมได้มีดังนี้:

หน่วยแสดงความดัน (kPa)

พารามิเตอร์สัญญาณเตือน (เกณฑ์สูง/ต่ำ)

ลักษณะของก๊าซตัวพา: อากาศหรือออกซิเจน (รวม PSA)

พารามิเตอร์อินเทอร์เฟซ RS-485

เอาต์พุตสัญญาณ 4-20MA

ช่วงเสริมและโหมดการทำงาน

- คุณสมบัติทางเทคนิค

โครงสร้าง

กำลังไฟฟ้าเข้า：

เอาต์พุตสัญญาณเตือนภัย

เอาต์พุตเดี่ยว

การเชื่อมต่อและกระบวนการ

แผนภาพกระบวนการสุ่มตัวอย่างแรงดันใช้งานของเครื่องวิเคราะห์โอโซน

คำแนะนำการดำเนินงาน

【1】.สภาพการใช้งาน

เครื่องวิเคราะห์นี้ใช้สำหรับการติดตั้งและการใช้งานภายในอาคาร ขอแนะนำให้อุ่นเครื่องเป็นเวลา 5 นาที จากนั้นจึงตั้งศูนย์หนึ่งครั้ง สามารถใช้งานออนไลน์ได้ตลอด 24 ชั่วโมง โปรดใส่ใจกับความปลอดภัยของพลังงานและสิ่งแวดล้อมเมื่อใช้งาน มีระบบตรวจสอบแหล่งกำเนิดแสง UV LED และระบบจะปรับตามความสว่างของแหล่งกำเนิดแสง หากค่าเบี่ยงเบนเป็นศูนย์โดยไม่มีโอโซน คุณสามารถตั้งค่าศูนย์เพื่อทำความสะอาดด้วยตนเองได้ ในบางครั้ง การเบี่ยงเบนเป็นศูนย์เกิดขึ้น ซึ่งสามารถเพิกเฉยได้

【2】 ข้อควรระวัง

①เครื่องวิเคราะห์โอโซนนี้ใช้สำหรับภายในอาคาร และควรรักษาสภาพแวดล้อมให้มีอากาศถ่ายเท แห้ง และไม่มีก๊าซที่มีฤทธิ์กัดกร่อนอื่นๆ โดยเฉพาะอย่างยิ่งหากมีแอมโมเนีย ไฮโดรเจนคลอไรด์ ไฮโดรเจนซัลไฟด์ และก๊าซอื่นๆ ในสิ่งแวดล้อม ควรได้รับการปกป้องจากการกัดกร่อนอย่างทันท่วงที ปัญหาใดๆ ที่เกิดจากเงื่อนไขนี้ไม่อยู่ในการรับประกันฟรี

②ต้องรับประกันก๊าซโอโซนที่สะอาดและแห้ง หากต้องการตรวจจับความเข้มข้นของก๊าซโอโซนในสถานที่ชื้นหรือกับน้ำมัน ฝุ่น จะต้องติดตั้งตัวกรอง (ตัวกรองก๊าซไอเสีย) และเครื่องลดความชื้น (คอนเดนเซอร์อิเล็กทรอนิกส์) ที่ทางเข้าของเครื่องมือ มิฉะนั้นปัญหาใดๆ ที่เกิดจากเงื่อนไขนี้ไม่อยู่ในการรับประกันฟรี

3. ห้ามมิให้เชื่อมต่อเต้าเสียบตัวทำลายก๊าซไอเสียเข้ากับท่อหลักโดยเด็ดขาด และก๊าซไอเสียจะต้องถูกเทหรือทำลาย

④หากไม่ได้ใช้เครื่องมือเป็นเวลานาน จำเป็นต้องเปิดเครื่องทำความร้อนด้วยไฟฟ้าอย่างสม่ำเสมอ และเก็บเครื่องมือไว้ไม่ให้ความชื้น

⑤เครื่องทำลายก๊าซไอเสียในสถานะการทำงานจะมีความกระตือรือร้น ห้ามมิให้สัมผัสด้วยมือโดยตรงโดยเด็ดขาด ให้ความสนใจกับเครื่องทำลายก๊าซไอเสียจะไม่ถูกต้องหากอยู่ในฉนวนกันความชื้นเป็นเวลานาน หากพบก๊าซโอโซนล้นที่ทางออก โปรดติดต่อผู้ผลิตเพื่อเปลี่ยนใหม่

⑥ท่อเชื่อมต่อทางเข้าควรใช้วัสดุ PTFE

⑦ตัวกรองอากาศของผู้ผลิตสามารถกรองเฉพาะฝุ่นละอองเท่านั้น หากผู้ใช้ต้องการตรวจจับก๊าซโอโซนที่มีละอองน้ำมัน ละอองน้ำ และสื่ออื่น ๆ โปรดติดต่อผู้ผลิตทันเวลาเพื่อปรับแต่งอุปกรณ์บำบัดเบื้องต้น

C. ส่วนต่อประสานการทำงาน

(ความเข้มข้นสูง 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3)

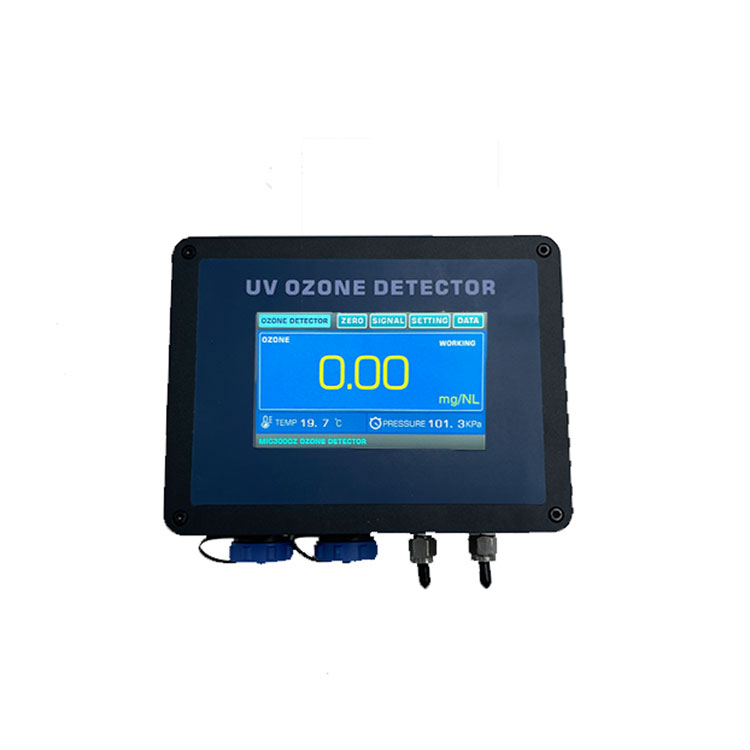

อินเทอร์เฟซหลัก - ฟังก์ชั่นการแสดงผลปกติ

"การทำงาน" "การปรับเทียบ" และ "ข้อผิดพลาด" จะแสดงอยู่ที่มุมขวาล่างของอินเทอร์เฟซการแสดงผลหน้าจอหลัก

●การทำงาน: เรียกใช้สถานะการทดสอบ

●ศูนย์: เครื่องมืออยู่ในการดำเนินการสอบเทียบเป็นศูนย์

●ข้อผิดพลาด: เครื่องวิเคราะห์โอโซนทำงานล้มเหลว กรุณาติดต่อผู้ผลิตทันเวลา

●กำลังโหลด:หลังจากเปิดเครื่องแล้ว เครื่องร้อนจะแสดงสถานะการโหลด

เมนูการทำให้เป็นศูนย์

ผู้ใช้สามารถเลือกระหว่างโหมด "การปรับเทียบเป็นศูนย์ด้วยตนเอง" และ "การปรับเทียบเป็นศูนย์อัตโนมัติ" ตามสถานการณ์

ผู้ใช้สามารถตั้งค่าช่วงเวลาการสอบเทียบเป็นศูนย์อัตโนมัติได้ตามความต้องการ

เมื่อตรวจพบค่าความเข้มข้นของโอโซนที่≥100g/Nm3 ผู้ผลิตแนะนำให้ใช้เวลาสอบเทียบเป็นศูนย์โดยอัตโนมัติที่ 24-96 ชั่วโมง

เมื่อตรวจจับค่าความเข้มข้นของโอโซน≤100g/Nm3 ผู้ผลิตแนะนำให้ใช้เวลาสอบเทียบเป็นศูนย์อัตโนมัติที่ 8-12 ชั่วโมง

เมื่อถูกกระตุ้น ปุ่ม "การปรับเทียบเป็นศูนย์ด้วยตนเองครั้งเดียว" จะดำเนินการสอบเทียบเป็นศูนย์บนเครื่องวิเคราะห์ความเข้มข้นของก๊าซโอโซน

เมนูสัญญาณ

ผู้ใช้สามารถตั้งค่า "จุดแจ้งเตือนสูง" และ "จุดแจ้งเตือนต่ำ" ตามสถานการณ์ เครื่องมือที่มีเอาต์พุตสัญญาณรีเลย์สองชุดผู้ใช้สามารถเชื่อมต่อสัญญาณรีเลย์ NO, COM, NC สองชุด

เมื่อใช้สัญญาณรีเลย์ ควรสังเกตว่าสัญญาณรีเลย์ควรเป็นอินพุตไฟ DC สูงสุด 24V พยายามหลีกเลี่ยงการเข้าถึงสัญญาณรีเลย์โดยตรงที่ 220VAC

เมนูการตั้งค่า

ก. ผู้ใช้สามารถตั้งค่า "การชดเชยอุณหภูมิ" เพื่อนำค่าไปยังตำแหน่ง "เปิด" และ "ปิด" โดยมีการคำนวณความเข้มข้นของโอโซน

ข. ผู้ใช้สามารถตั้งค่า "การชดเชยแรงดัน" เพื่อนำค่าไปที่ตำแหน่ง "เปิด" และ "ปิด" โดยมีการคำนวณความเข้มข้นของโอโซน เครื่องส่งสัญญาณความดันของอุปกรณ์นี้รองรับการสุ่มตัวอย่างทางปั๊มและการชดเชยแรงดันแบบแอคทีฟ

ค. ผู้ใช้สามารถเลือกหน่วยได้ดังต่อไปนี้ตามสถานการณ์:

คำอธิบายเพิ่มเติม:

หน่วยของ g/Nm3 & g/m3 NTP หมายถึงความเข้มข้นของโอโซนที่อุณหภูมิมาตรฐาน (อาจเป็น 20°C) และความดันมาตรฐาน (101.325 KPa).g/m3 NTP

(NTP- อุณหภูมิและความดันปกติ， STP- อุณหภูมิและความดันมาตรฐาน)

g/Nm3 เป็นการแสดงออกถึงการแสดงออกในระดับสากล จอแสดงผลเป็นไปตามหลักปฏิบัติสากลและใช้โหมดการแสดงออกของความเข้มข้น g/Nm3

เมนูข้อมูล

ดูหน้าจอหลักของเมนูพารามิเตอร์

ค่าข้อมูลในเมนูพารามิเตอร์จะเหมือนกับค่าพารามิเตอร์ที่บุคลากรด้านเทคนิคของผู้ผลิตใช้เพื่อประเมินประสิทธิภาพของเครื่องวิเคราะห์โอโซน หน้าพารามิเตอร์นี้จะแสดงพารามิเตอร์ต่างๆ ของเครื่องวิเคราะห์โอโซนการดูดซึมอัลตราไวโอเลตแบบสองเส้นทาง ซึ่งใช้เพื่อตรวจสอบว่าเครื่องวิเคราะห์โอโซนอยู่ในสถานะการตรวจจับและการแสดงผลปกติหรือไม่

●UVLED-R: ปฏิกิริยาคือแหล่งกำเนิดแสง UV ในกรณีที่ไม่มีพารามิเตอร์ความเข้มของแสงจากแก๊ส

●UVLED-M: พารามิเตอร์ความเข้มแสงของแหล่งกำเนิดแสง UV หลังจากผ่านห้องตรวจจับ (เซลล์แสง)

●DATA-ZERO และDATA-ABSR เป็นค่าข้อมูลพารามิเตอร์ที่ได้รับจากเครื่องวิเคราะห์โอโซนตามกฎ Bill Lambert และอัลกอริทึมของโปรแกรม

สถานะระบบ: "NORMAL" และ "ERROR" สามารถตัดสินได้ว่าเครื่องวิเคราะห์โอโซนสามารถทำงานได้ตามปกติหรือไม่ ตามการคำนวณพารามิเตอร์ของเครื่องมือ

●ค่า LED-S คือความสามารถของผู้ใช้ในการปรับเทียบข้อมูลเซ็นเซอร์ความเข้มข้นของก๊าซโอโซนใหม่โดยอิงตามการเปลี่ยนแปลงของความเข้มข้นในปัจจุบัน

อัตราส่วนอ้างอิงสะท้อนถึงความเข้มของแหล่งกำเนิดแสง LED อัลตราไวโอเลตในปัจจุบัน เมื่อไม่ได้สัมผัสกับก๊าซ

ค่าอ้างอิงสะท้อนถึงพารามิเตอร์ความเข้มของการส่องสว่างของแหล่งกำเนิดแสง LED อัลตราไวโอเลต โดยไม่ผ่านก๊าซในระหว่างการสอบเทียบเป็นศูนย์

ฟังก์ชั่นการปรับอัตโนมัติ: พื้นหลังของเครื่องมือจะบันทึกความสว่าง (ค่าอ้างอิง) ของ LED อัลตราไวโอเลตในระหว่างการสอบเทียบเป็นศูนย์ เมื่อความสว่างของ LED อัลตราไวโอเลตเบี่ยงเบน ระบบจะแก้ไขความสว่างของ LED อัลตราไวโอเลตโดยอัตโนมัติ ดังนั้นจุดศูนย์ของเซ็นเซอร์ความเข้มข้นของก๊าซโอโซนจะถูกปรับโดยอัตโนมัติภายในช่วงที่กำหนด เพื่อหลีกเลี่ยงความเบี่ยงเบนของจุดศูนย์ได้อย่างมีประสิทธิภาพ

เมนูแก้ไขข้อบกพร่อง

เมนูโหมดดีบักคือการตั้งค่าพื้นฐานและสำหรับการปรับพารามิเตอร์ ผู้ใช้ไม่พยายามเข้าสู่เมนูรหัสผ่าน เมื่อข้อผิดพลาดของรหัสผ่านถึงบางครั้ง เครื่องมือจะล็อคโดยอัตโนมัติด้วยหน้าจอสีน้ำเงิน

อินเทอร์เฟซพื้นหลังการทำงานและการตั้งค่านี้สามารถปรับเปลี่ยนและแก้ไขพารามิเตอร์ของเครื่องวิเคราะห์โอโซนได้ เช่น "สัมประสิทธิ์ความเข้มข้น", "ความสว่างของหลอด UV", "ค่า 4-20mA", "อุณหภูมิ", "ความดัน", "พารามิเตอร์ตัวรับโฟโตอิเล็กทริก", "ค่าแก้ไข", "กลับสู่ค่าศูนย์"

【4】คำแนะนำในการสื่อสาร

●เอาต์พุตเดี่ยว 4-20MA

เอาต์พุตสัญญาณ 4-20MA เป็นเอาต์พุตที่ใช้งานอยู่ ผู้ใช้สามารถเข้าถึงอุปกรณ์เก็บข้อมูลได้โดยตรง เช่น คอมพิวเตอร์ชิปตัวเดียวหรือ PLC ห้ามโหลดแรงดันไฟฟ้าไปที่พอร์ตสัญญาณ 4-20MA

●การสื่อสาร RS-485 (ฟังก์ชันการเลือก)

หมายเหตุ: การตั้งค่าที่อยู่ในหน้าจอสัมผัส!

●การสื่อสาร RS-485 (ฟังก์ชันการเลือก)

โหมดการสื่อสาร：Modbus-RTU(RS-485)；

พารามิเตอร์การสื่อสาร: 9600,8,N,1;

รูปแบบข้อมูล：รับเลขฐานสิบหก, ส่งเลขฐานสิบหก

อ่านค่าลงทะเบียน:

ส่งคืนข้อมูล

เขียนทะเบียน：

ค่าส่งคืน:

7. การบำรุงรักษา

ในการใช้งานปกติ อายุการใช้งานจริงขึ้นอยู่กับสภาพแวดล้อมของไซต์งาน ขอแนะนำให้ปรับเทียบเครื่องวิเคราะห์ทุกๆ 18 เดือนโดยส่งคืนโรงงาน (สอบเทียบฟรี ผู้ใช้รับผิดชอบค่าธรรมเนียมการส่งคืนและค่าขนส่ง) ในสภาพแวดล้อมที่รุนแรง แนะนำให้ปรับเทียบเซ็นเซอร์ทุกๆ 12 เดือนเพื่อให้แน่ใจว่าข้อมูลการทดสอบมีความถูกต้อง รายการบำรุงรักษาดังต่อไปนี้:

(1) มีการรั่วไหลในระบบไอดีหรือไม่ ไม่ว่าจะสวมท่อเชื่อมต่อแก๊สหรือไม่ ไม่ว่าจะต่อขั้วต่อไว้หรือไม่

(2) ไม่มีการคลายหรือแตกหักของสายไฟและปลั๊กไฟ

(3) ไม่ว่าจะมีการรั่วไหลภายในเครื่องวิเคราะห์ ไม่ว่าจะได้กลิ่นก๊าซโอโซนหรือไม่

(4) ปัญหาผิดปกติอื่น ๆ

หากเกิดปัญหาใดๆ ข้างต้น โปรดแจ้งให้ผู้ผลิตทราบโดยเร็วที่สุด

8. ข้อควรระวัง

A. ห้ามถอดประกอบและประกอบอุปกรณ์โดยเด็ดขาด ฉลากจะต้องคงสภาพเดิมเมื่อใช้งาน มิฉะนั้นจะไม่มีการรับประกัน

ข. ฝ่ายซ่อมบำรุงต้องมีผู้ชำนาญงาน

C. อย่าแยกชิ้นส่วนโดยพลการ และหลีกเลี่ยงความเสียหายที่ไม่จำเป็นเมื่อเปิดอุปกรณ์

D. รักษาอุปกรณ์ให้สะอาด อย่าสัมผัสหน้าจอด้วยวัตถุแข็งเพื่อป้องกันหน้าจอเป็นรอย

E. ปิดแหล่งจ่ายไฟและป้องกันความชื้นเมื่อปิดอุปกรณ์

F. ในกรณีที่เกิดสถานการณ์ผิดปกติ ให้ปิดสวิตช์ไฟและตัดแหล่งจ่ายก๊าซทันที และโปรดติดต่อผู้ผลิตให้ทันเวลา

9. ที่เก็บของ

ควรเก็บเครื่องมือไว้ในสภาพแวดล้อมที่มีการระบายอากาศดี แห้ง และไม่กัดกร่อน โดยมีอุณหภูมิแวดล้อมอยู่ที่ 10 ℃~+40 ℃ ความชื้นสัมพัทธ์ไม่เกิน 80% ก๊าซตัวอย่างที่มีความชื้นสัมพัทธ์ไม่เกิน 80% และอุณหภูมิของก๊าซควรอยู่ที่-50℃~+80℃

10.ระยะเวลาความถูกต้อง

อายุการใช้งานของผลิตภัณฑ์ขึ้นอยู่กับระดับความชราของอุปกรณ์อิเล็กทรอนิกส์ หลังจากเปลี่ยนอุปกรณ์อิเล็กทรอนิกส์ที่เก่าแล้วก็สามารถใช้งานได้ตามปกติ

ช่วงการทดสอบ：	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1,000ppm
ความละเอียดการแสดงผล:	□0.01กรัม/เมตร   หมายเหตุ：1มก./ลิตร=1ก./ลบ.ม.=467 ppm
หน่วยแสดงผล：	□g/Nm3  □mg/NL   □%WT
วิธีการสุ่มตัวอย่าง:	□การสุ่มตัวอย่างด้วยแรงดันที่ใช้งาน  □การสุ่มตัวอย่างแบบสูบน้ำ
อินเทอร์เฟซเนื้อหา:	□ความเข้มข้นของโอโซน   □การชดเชยอุณหภูมิ
	□การชดเชยแรงดัน
อายุการใช้งานของแหล่งกำเนิดแสง：	ประมาณ 30,000-50,000 ชั่วโมง
อินเตอร์เฟซการแสดงผล:	อินเตอร์เฟซการดำเนินงานหน้าจอสัมผัสขนาด 4.3 นิ้ว
ฟังก์ชั่นเสริม:	การชดเชยอุณหภูมิและความดัน
กระแสสุ่มตัวอย่าง：	0.5 ลิตร±0.2 ลิตร/นาที
แรงดันขาเข้า：	<0.1 เมกะปาสคาล
ข้อผิดพลาดเกี่ยวกับความเข้มข้น :	< 0.3％เอฟเอส
ส่วนเบี่ยงเบนของเส้น :	< 0.2% เอฟเอส
ดริฟท์เป็นศูนย์：	<±0.3%.เอฟเอส
เวลาตอบสนอง:	สัญญาณคือ 0.03S แสดงเป็น 0.3 S
อุณหภูมิแวดล้อม :	-20~50℃;
การเชื่อมต่อลำกล้องสุ่มตัวอย่าง:	บายพาสการสุ่มตัวอย่างΦ6 (อินเทอร์เฟซการบิดอย่างรวดเร็ว 6 * 4 มม.) บายพาสการสุ่มตัวอย่างΦ8 (อินเทอร์เฟซการบิดอย่างรวดเร็ว 8 * 6 มม.)
โหมดการสื่อสาร：	RS-485
โหมดเอาท์พุต：	4-20mA
สัญญาณรีเลย์:	สัญญาณเตือนสูง สัญญาณเตือนต่ำ
พาวเวอร์ซัพพลาย:	ไฟ AC 110-220V;
มิติ:	230 มม. (สูง) × 330 มม. (กว้าง) × 150 มม. (ลึก)
การกำหนดค่ามาตรฐาน:	□เครื่องวัดอัตราการไหลน้ำยาฆ่าเชื้อ     □ตัวกรอง   □เครื่องทำลายก๊าซโอโซน  □ ปั๊มเก็บตัวอย่าง
