เครื่องตรวจจับโอโซนยูวี

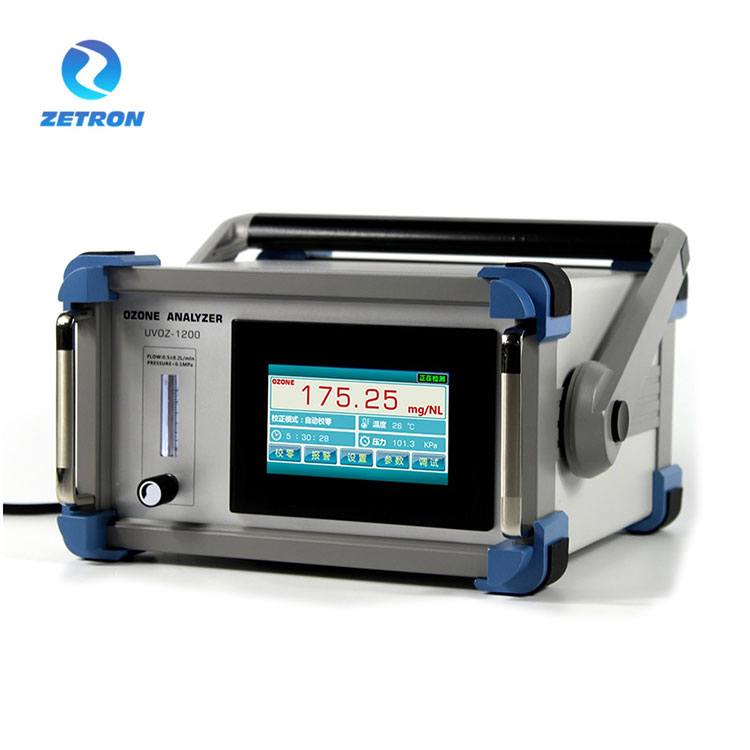

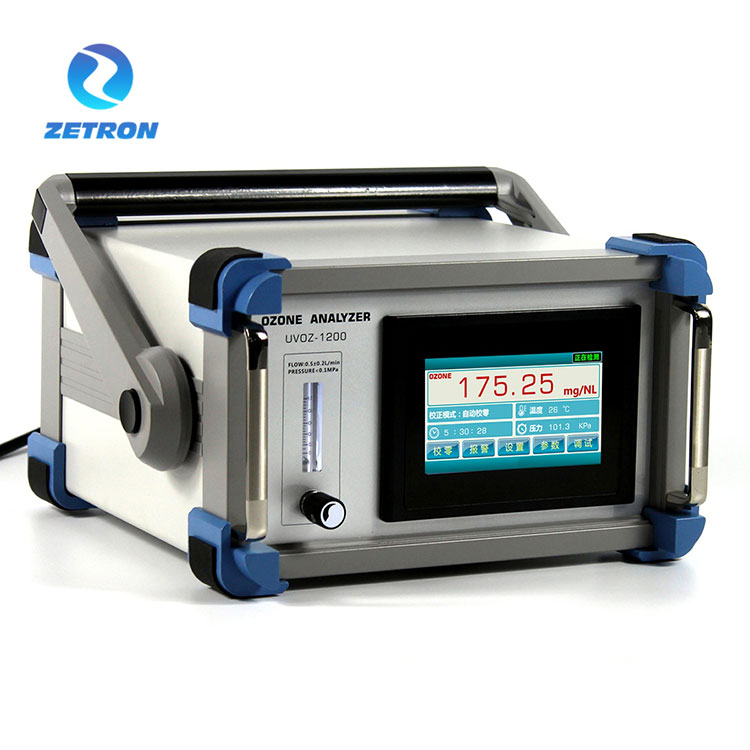

เครื่องตรวจวัดโอโซนด้วยรังสียูวี PTM600-OZ

คำอธิบายทั่วไป

เครื่องตรวจจับโอโซน UV เป็นโฟโตมิเตอร์ลำแสงคู่ที่ใช้ไมโครโปรเซสเซอร์ (UV 254 นาโนเมตร) สำหรับการวัดปริมาณโอโซนในอากาศหรือออกซิเจน

ในการประเมินปริมาณโอโซนในก๊าซตัวอย่าง เครื่องตรวจจับโอโซนจะตรวจวัดรังสียูวีในช่องตรวจวัด รังสียูวีในช่องอ้างอิง อุณหภูมิ และความดันในคิวเวทท์

เครื่องวิเคราะห์โอโซนมีอินเทอร์เฟซการทำงานของหน้าจอสัมผัสซึ่งแสดงความเข้มข้นของโอโซนแบบเรียลไทม์ และหน้าจอสัมผัสยังมีการแสดงการชดเชยแรงดันและอุณหภูมิอีกด้วย สำหรับช่วงความเข้มข้นสูง (g/Nm3) มีฟังก์ชันอินพุตการไหลซึ่งสามารถแสดงเอาต์พุตของเครื่องกำเนิดโอโซนแบบเรียลไทม์ ส่วนประกอบหลักใช้ระบบแสงยูวีที่มีอายุการใช้งานยาวนานพร้อมควอตซ์ส่งผ่านแสงสูง เพื่อป้องกันไม่ให้ค่าศูนย์ลอยไปกระทบต่อความแม่นยำในการตรวจจับ ไม่จำเป็นต้องปิดอินพุตโอโซนเมื่อมีค่าศูนย์เพื่อให้แน่ใจว่าอุปกรณ์สามารถทำงานได้อย่างต่อเนื่อง 24 ชั่วโมง

ความเข้มข้นของโอโซนจะแสดงเป็นเปอร์เซ็นต์น้ำหนักของโอโซน (%wt/wt) กรัมของโอโซนต่อลูกบาศก์เมตรปกติของก๊าซตัวอย่าง (g/Nm3) หรือ ppmv (AQ: g/m3 หรือ ppm) บนจอแสดงผลแบบตัวอักษรและตัวเลข สามารถเปลี่ยนหน่วยความเข้มข้นระหว่างการทำงานได้

พารามิเตอร์ที่แก้ไขเพิ่มเติมได้มีดังนี้:

หน่วยแสดงความดัน (kPa)

พารามิเตอร์สัญญาณเตือน (เกณฑ์สูง/ต่ำ)

ลักษณะของก๊าซตัวพา: อากาศหรือออกซิเจน (รวม PSA)

พารามิเตอร์อินเทอร์เฟซ RS-485

เอาต์พุตสัญญาณ 4-20MA

การติดตั้งและการเชื่อมต่อไฟฟ้า

สำหรับการเชื่อมต่อก๊าซตัวอย่าง ควรใช้ท่อ PTFE ขนาด 6 x 4 มม. (ซึ่งเราจะจัดหาให้ตามคำขอ) ต้องเชื่อมต่อก๊าซตัวอย่างผ่านตัวกรองก๊าซตัวอย่าง ("IN") ระยะเวลาหน่วงของการวัดความเข้มข้นจะขึ้นอยู่กับ

ก) อัตราการไหลของก๊าซตัวอย่าง

b) ความยาวของท่อถึงเครื่องวิเคราะห์

c) หน้าตัดของท่อ (แนะนำให้ใช้ท่อขนาด 6x4 มม. ไม่เกินนี้!)

d) เวลาหน่วงของเครื่องวิเคราะห์เอง ที่อัตราการไหลที่แนะนำ .2 ถึง 1 ลิตร/นาที เวลาหน่วงจะอยู่ที่ 2 ถึง 0.4 วินาที โดยท่อขนาด 6 x 4 มม. ยาว 2 ม.

ภาพวาดต่อไปนี้แสดงการกำหนดค่าที่เป็นไปได้:

วิธีการสุ่มตัวอย่าง: การสุ่มตัวอย่างแรงดันบวก

อินเตอร์เฟซการแสดงผล: อินเตอร์เฟซการดำเนินงานหน้าจอสัมผัสขนาด 4.3 นิ้ว;

ส่วนต่อประสานเนื้อหา: ความเข้มข้นของโอโซน อุณหภูมิ ความดัน;

ฟังก์ชั่นเสริม: การชดเชยอุณหภูมิ, การชดเชยแรงดัน;

หน่วยแสดงผล: g/Nm3, mg/NL ตัวเลือก;

ความละเอียดจอแสดงผล: 0.01g/Nm3;

อัตราการไหลของก๊าซ: 0.5L ± 0.2L/min;

แรงดันอินพุต:<0.1MPa;

ข้อผิดพลาดเกี่ยวกับความเข้มข้น: สูงสุด 0.5% FS;

ข้อผิดพลาดเชิงเส้น: สูงสุด 0.5% FS;

ศูนย์ดริฟท์:<± 0.3% เอฟเอส;

เวลาปฏิกิริยา: ≤ 1 วินาที;

อุณหภูมิสิ่งแวดล้อม: -30 ~ 80 ℃;

วิธีการเชื่อมต่อท่อ: กระชับอย่างรวดเร็ว (สแตนเลส);

เส้นผ่านศูนย์กลางการสุ่มตัวอย่างบายพาส: Φ 6 (6 มม. * 4 มม.);

วิธีการสื่อสาร: RS-485;

โหมดเอาต์พุต: 4-20mA (ใช้งานอยู่);

แหล่งจ่ายไฟ: 24V DC;

ขนาด: 120 มม. (สูง) × 160 มม. (กว้าง) × ลึก 60 มม.

หมายเหตุ: 1มก./ลิตร=1ก./ลบ.ม.=467PPM;

การรับประกันฟรี: 24 เดือน (สำหรับโฮสต์);

การกำหนดค่ามาตรฐาน: เครื่องวัดอัตราการไหลป้องกันการกัดกร่อน, ตัวทำลายไอเสียโอโซน, ตัวกรองปริมาณโอโซน (ฝุ่น)

คุณสมบัติผลิตภัณฑ์:

คุณสมบัติการวัด: เทคโนโลยีที่จดสิทธิบัตรพร้อมฟังก์ชั่นการปรับอัตโนมัติจุดศูนย์, หลักการดูดซับรังสีอัลตราไวโอเลตแบบคู่, แหล่งกำเนิดแสง LED อัลตราไวโอเลตอายุการใช้งานยาวนานจากต่างประเทศ, การทำงานอย่างต่อเนื่องเพื่อให้มั่นใจถึงความเสถียรของความเข้มข้นในการตรวจจับ

วิธีทดสอบ: วิธีการดูดซับรังสียูวีแบบคู่, ระบบแหล่งกำเนิดแสงที่มีอายุการใช้งานยาวนาน, ความแม่นยำในการวัดสูง

หลักการวัด: ตามกฎหมายแลมเบิร์ตเบียร์ การวัดที่แม่นยำจะดำเนินการผ่านหลักการดูดกลืนแสง

ระบบแหล่งกำเนิดแสง: ระบบแหล่งกำเนิดแสงอัลตราไวโอเลตอายุการใช้งานยาวนานจากต่างประเทศ (แหล่งกำเนิดแสง LED อัลตราไวโอเลตพร้อมเลนส์) พร้อมการรับประกันฟรี 2 ปี

การใช้งาน: แนะนำให้ติดตั้งและใช้งานภายในอาคาร พร้อมปลั๊กการบินกันน้ำ

ระบบสระแสง: เทคโนโลยีสระแสงแยก ปราศจากการรั่วซึม ต้านทานแรงดันสูง และความต้านทานต่อผลกระทบของก๊าซตัวอย่างที่มีการไหลสูง

การชดเชยอัจฉริยะ: การชดเชยอุณหภูมิและความดันในตัวและจอแสดงผลพร้อมระบบอัตโนมัติ

โครงสร้าง

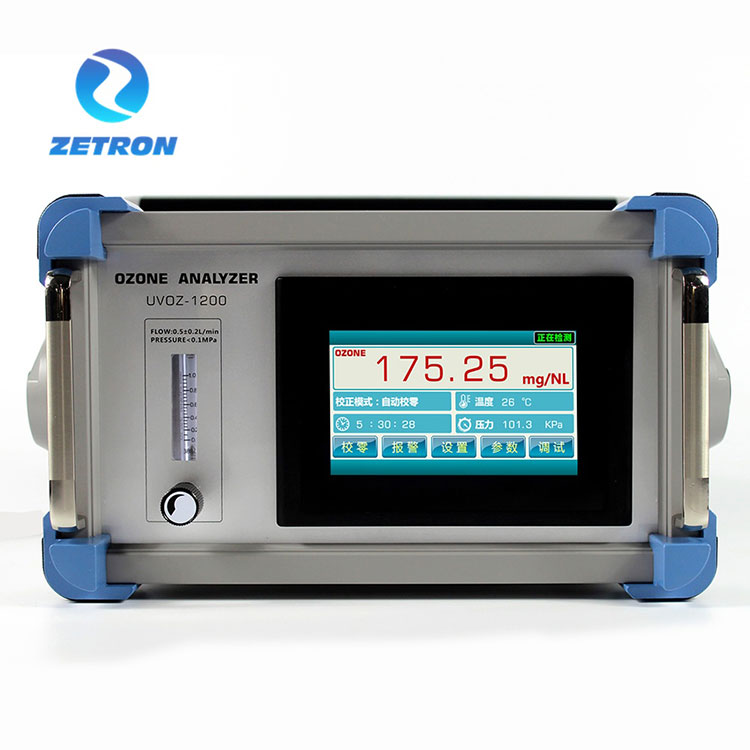

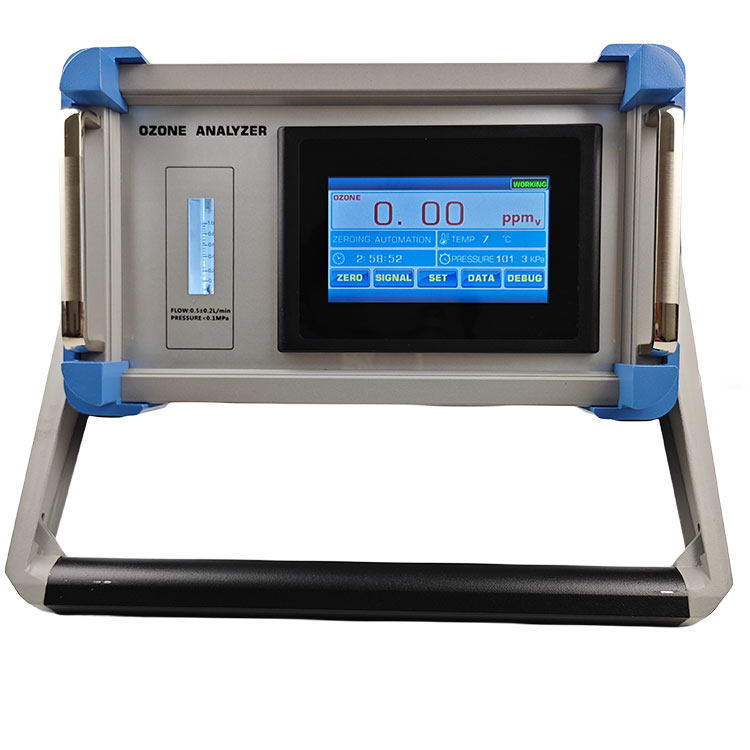

แผงแสดงผลและหน้าจอแสดงผล

กำลังไฟเข้า, เอาต์พุตสัญญาณ, ทางเข้าโอโซน, ทางออกโอโซน

กำลังไฟฟ้าเข้า:

ขั้วสัญญาณเอาท์พุต:

การเชื่อมต่อและกระบวนการ

เครื่องตรวจจับโอโซน UV แผนภาพการเชื่อมต่อการแยกตัวอย่างแบบขนาน

(หมายเหตุ: ขอแนะนำให้ใช้ขั้นตอนการเชื่อมต่อนี้ แยกตัวอย่าง และระบายบรรยากาศหลังจากผ่านเครื่องทำลายไอเสียโอโซน)

เครื่องตรวจจับโอโซน UV แผนภาพการเชื่อมต่อชุดการสุ่มตัวอย่าง

(หมายเหตุ: เมื่อใช้กระบวนการเชื่อมต่อนี้ สิ่งสำคัญคือต้องทราบว่าความดันในท่อทางออกของเครื่องกำเนิดโอโซนจะต้องคงที่ การชดเชยเครื่องส่งสัญญาณความดันในตัวจะทำให้ค่าความเข้มข้นของโอโซนที่ตรวจพบมีความผันผวนภายในช่วงที่กำหนด)

รุ่น: UV OZONE DETECTOR

ช่วงการวัด: 0-300g/Nm3

ช่วงตัวเลือก: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

อายุการใช้งานของแหล่งกำเนิดแสง: ประมาณ 30,000-50,000 ชั่วโมง;
