คุณรู้เกี่ยวกับ TOC Analyzer มากแค่ไหน?

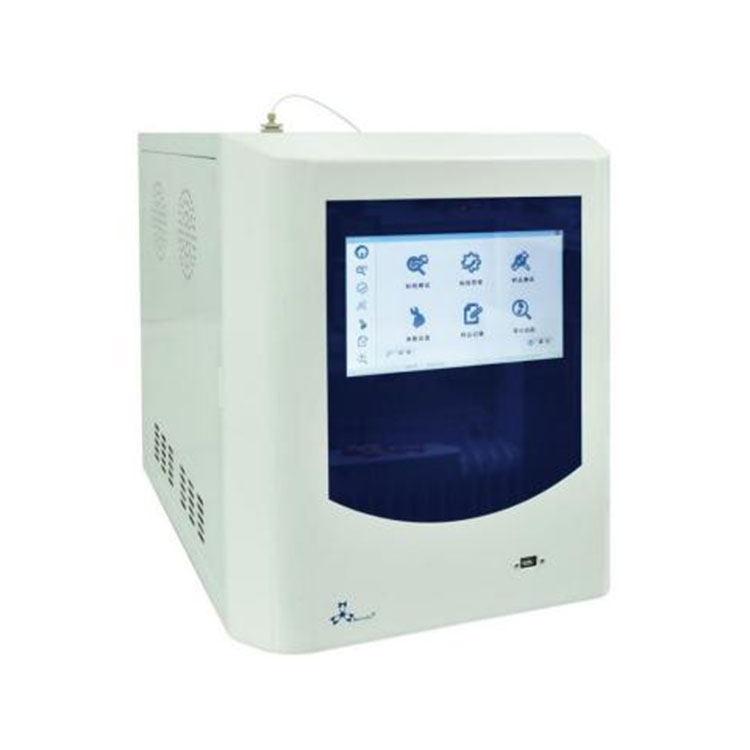

เครื่องวิเคราะห์ TOCหรือเครื่องวิเคราะห์คาร์บอนอินทรีย์ทั้งหมดเป็นเครื่องมือที่ใช้ในการวัดคาร์บอนอินทรีย์ทั้งหมด (TOC) ในสารละลาย มันใช้ปริมาณคาร์บอนเพื่อแสดงปริมาณอินทรียวัตถุทั้งหมดในร่างกายน้ำเป็นตัวบ่งชี้ที่ครอบคลุม เนื่องจากการกำหนด TOC ใช้วิธีการเผาไหม้จึงสามารถออกซิไดซ์อินทรีย์ทั้งหมดซึ่งสามารถสะท้อนปริมาณอินทรียวัตถุทั้งหมดได้ดีกว่า BOD5 (ความต้องการออกซิเจนทางชีวเคมี) หรือ COD (ความต้องการออกซิเจนเคมี)

องค์ประกอบของเครื่องวิเคราะห์ TOCรวมถึง: อุปกรณ์ตรวจจับออนไลน์, ปั๊ม peristaltic ตัวอย่าง, diverter, เครื่องปฏิกรณ์ออกซิเดชั่น, เซ็นเซอร์คาร์บอนไดออกไซด์, คอนโทรลเลอร์ไมโครโปรเซสเซอร์และแผงวงจรอิเล็กทรอนิกส์, อินเทอร์เฟซเอาท์พุท

1 อุปกรณ์ตรวจจับออนไลน์

อัตราการไหลของตัวอย่างน้ำหลังจากเข้าสู่เครื่องมืออยู่ที่ประมาณ 0.5 มล./นาที อุณหภูมิของตัวอย่างน้ำที่เข้าสู่อุปกรณ์ตรวจจับออนไลน์สามารถอยู่ในช่วง 1 ถึง 95 ° C และของเหลวของเสียของเครื่องมือและของเหลวที่ปล่อยออกมาของอุปกรณ์ตรวจจับออนไลน์จะถูกปล่อยออกมาจากท่อปล่อย

2 ตัวอย่างการตรวจจับ Peristaltic Pump-offline

ในระหว่างการตรวจจับออฟไลน์เครื่องมือสามารถสุ่มตัวอย่างโดยตรงจากขวดตัวอย่างหรือภาชนะบรรจุที่ปราศจากแรงดันอื่น ๆ ควรทำการล้างท่อส่งเครื่องมือและการสอบเทียบเครื่องมือแบบออฟไลน์ ท่อเข้าของเครื่องมือคือหลอดเทฟลอนขนาด 1/16 นิ้ว อัตราการไหลของตัวอย่างน้ำที่ดึงเข้าไปในท่อโดยปั๊ม peristaltic ประมาณ 0.5 มล./นาที

3 Flow Divider

หลังจากตัวอย่างน้ำเข้าสู่เครื่องมือมันจะถูกแบ่งออกเป็นสองเส้นทางด้วยอัตราการไหลเดียวกัน เส้นทางหนึ่งเข้าสู่เซ็นเซอร์คาร์บอนไดออกไซด์ผ่านขดลวดหน่วงเพื่อตรวจจับ TIC และเส้นทางอื่น ๆ ผ่านเครื่องปฏิกรณ์ออกซิเดชั่นเพื่อสลายสารอินทรีย์เป็นคาร์บอนไดออกไซด์โดยใช้แสงอัลตราไวโอเลต (แสง UV) และไทเทเนียมไดออกไซด์

เครื่องปฏิกรณ์ออกซิเดชั่น 4 ตัว

เครื่องมือนี้ใช้รังสียูวีเพื่อออกซิไดซ์สารประกอบอินทรีย์เป็นคาร์บอนไดออกไซด์ภายใต้การกระทำของตัวเร่งปฏิกิริยาภาพถ่ายไทเทเนียมไดออกไซด์ เครื่องปฏิกรณ์ออกซิเดชั่นเป็นหลอด UV ที่ห่อด้วยหลอดควอตซ์เกลียว หลอด UV ปล่อยแสงเพื่อทำให้เกิดแสงของน้ำ

เซ็นเซอร์คาร์บอนไดออกไซด์ 5 ตัว

มีเซ็นเซอร์คาร์บอนไดออกไซด์สองตัวประกอบด้วยเซ็นเซอร์นำไฟฟ้าและเซ็นเซอร์อุณหภูมิ การวัดค่าการนำไฟฟ้าใช้เทคโนโลยีความแม่นยำสองเท่าซึ่งสามารถบรรลุการสอบเทียบอัตโนมัติและการชดเชยอุณหภูมิ

หลักการวัดของเครื่องวิเคราะห์ TOCคือการออกซิไดซ์คาร์บอนของสารอินทรีย์เป็นครั้งแรกในคาร์บอนไดออกไซด์กำจัดปัจจัยรบกวนจากนั้นใช้เครื่องตรวจจับคาร์บอนไดออกไซด์เพื่อวัดแล้วใช้การประมวลผลข้อมูลเพื่อแปลงปริมาณก๊าซคาร์บอนไดออกไซด์ให้เป็นความเข้มข้นของสารอินทรีย์ในน้ำ

วิธีการวัด TOC คือการออกซิไดซ์อินทรียวัตถุในน้ำเป็น CO2 ก่อนจากนั้นวัดปริมาณ CO2 ที่สร้างขึ้น ตัวอย่างน้ำที่จะทดสอบจะถูกออกซิไดซ์ด้วยกรดเพื่อกำจัดคาร์บอนอนินทรีย์และจากนั้นเพิ่มปริมาณลงในเตาเผาไหม้ CO2 ที่เกิดจากการเผาไหม้ของคาร์บอนอินทรีย์ในตัวอย่างน้ำจะถูกส่งไปยังเครื่องตรวจจับ NDIR เพื่อวัดปริมาณ CO2 ทั้งหมดหลังจากการคายน้ำดังนั้นจึงได้รับความเข้มข้นของ TOC ในตัวอย่างน้ำ

คุณสมบัติของเครื่องมือ

การทำงานที่ง่ายรวดเร็วและเชื่อถือได้ ผู้ใช้ไม่ต้องการความรู้ระดับมืออาชีพและการฝึกอบรมพิเศษ ออกแบบมาสำหรับการตรวจจับน้ำที่ปราศจากไอออนด้านล่าง TOC1000PPB การตรวจจับออนไลน์และออฟไลน์สามารถเปลี่ยนได้ ไม่จำเป็นต้องเพิ่มรีเอเจนต์กรดออกซิแดนท์และก๊าซใด ๆ และไม่จำเป็นต้องมีค่าบำรุงรักษาเพิ่มเติมทุกวัน ความเร็วในการตรวจจับนั้นรวดเร็วและเวลาในการตรวจจับและการวิเคราะห์เพียง 4 นาที ขนาดเล็กน้ำหนักเบาการใช้พลังงานต่ำการพกพาง่าย

หมวดหมู่ทั่วไป ได้แก่ : ออนไลน์เครื่องวิเคราะห์ TOCซึ่งสามารถตรวจสอบคุณภาพของน้ำและความสมบูรณ์ของส่วนประกอบการทำงานของการบำบัดน้ำในเวลาจริงบนท่อสามารถตั้งค่าช่วงเวลาการตรวจจับและโดยอัตโนมัติ

ตรวจจับ. เครื่องวิเคราะห์ TOC แบบออฟไลน์ซึ่งจำเป็นต้องนำตัวอย่างน้ำไปยังห้องปฏิบัติการเพื่อทำการทดสอบ อย่างไรก็ตามในระหว่างการทดสอบออฟไลน์ข้อผิดพลาดที่แนะนำโดยการสุ่มตัวอย่างและสภาพแวดล้อมนั้นยิ่งใหญ่กว่าข้อผิดพลาดของการวิเคราะห์เครื่องมือเองและการวิเคราะห์ข้อผิดพลาดมีความไม่แน่นอน ดังนั้นผลลัพธ์เป็นเพียงค่าอ้างอิงเชิงคุณภาพ

เครื่องวิเคราะห์ TOC มีการใช้กันอย่างแพร่หลายในการวัดปริมาณของคาร์บอนอินทรีย์ทั้งหมดในแหล่งน้ำเช่นน้ำผิวดินน้ำประปาน้ำเสียน้ำทะเลไฮโดรเจนเปอร์ออกไซด์และน้ำอุตสาหกรรมเพื่อประเมินระดับมลพิษอินทรีย์ในแหล่งน้ำอย่างครอบคลุม พวกเขาใช้ในการตรวจสอบสิ่งแวดล้อมการประปาในเมืองและการระบายน้ำการควบคุมโรคพลังงานเคมีและอุตสาหกรรมอื่น ๆ
